Регистры водяного отопления из круглой трубы

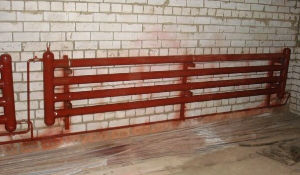

Стальные регистры отопления из круглой стальной трубы способствуют снижению затрат на изготовление системы прогрева воздуха в помещениях. Считаются простым, относительно недорогим решением. По отдаче тепла значительно лучше конверторов. Имеют высокий КПД, меньшую сопротивляемость потоку теплоносителя.

Регистром отопления называется труба-носитель отопительной системы с естественной или принудительной циркуляцией жидкости. Они присутствуют во всех радиаторах централизованного обогрева помещений. Регистр с добавочными ребрами для увеличения площади теплоотдачи является радиатором отопления. Распространенный материал - чугун или стальная труба. Регистрами считаются так же трубы магистрального отопления.

Для уменьшения взаимного облучения теплом свариваются из гладких труб с параллельным расположением в вертикальной ориентации на расстоянии минимум на 5 см большем диаметра. Теплоносителем с изоляцией поверхности металла от воздуха (теплый пол) или в нежилых помещениях вместо воды может быть антифриз. Применяются в однотрубной и двухтрубной системах отопления.

Расчет сечения регистров

Расчет оптимального диаметра для изготовления регистров водяного отопления при высоте помещения до 3-х метров можно сделать с помощью таблицы ниже. Данные по возможностям обогрева указаны для 1-го погонного метра регистра. Из таблицы видно, что стальная труба даже без дополнительного добавления ребер, имеет неплохой КПД. У регистра, при низком гидравлическом сопротивлении, выше теплоотдача на единицу площади поверхности по сравнению с чугуном или радиатором из стали. Срок службы одинаковый.

диаметр трубы регистра (мм)	25	35	40	57	76	89	110	133	189
площадь обогрева помещения (м²)	0,5	0,56	0,69	0,94	1,19	1,37	1,66	2,0	2,43

Большое помещение требует наличие соответствующего объема теплоносителя в регистрах отопления и большой котел / бак для нагрева воды. При этом для равномерного прогрева лучше увеличивать не общую длину труб, а диаметр. Компактная система отопления более проста в монтаже и обслуживании, надежна. Тип соединения труб - сварка или фланец. Система со стальными регистрами отопления выдерживает рабочее давление до 10 кг/см².
