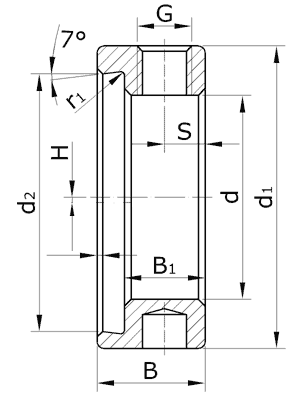

Стопорные кольца эксцентрические
d- номинальный диаметр отверстия кольца;
d1 - номинальный наружный диаметр кольца;
d2 - номинальный теоретический диаметр эксцентрического отверстия кольца в плоскости торца;
B - номинальная ширина кольца;
B1 - номинальная ширина отверстия;
H - номинальный эксцентриситет;
G - диаметр резьбы под установочный винт;
S - расстояние оси отверстия под установочный винт от торца кольца;
r - номинальная координата фаски;
r1 - номинальный радиус закругления эксцентрического отверстия.
|
Основные размеры концентрических колец |
||||||||||
|
Обозначение |
Размеры, мм |
|||||||||
|
d |
d1 |
d2 |
B |
B1 |
H |
G |
S |
r |
r1 |
|
|
1.17 |
17 |
28,6 |
21,6 |
13,5 |
9,5 |
0,8 |
M6×1 |
4,8 |
0,8 |
0,4 |
|
1.20 |
20 |
33,3 |
26,6 |
13,5 |
9,5 |
0,8 |
M6×1 |
4,8 |
0,8 |
0,4 |
|
1.25 |
25 |
38,1 |
31,6 |
13,5 |
9,5 |
0,8 |
M6×1 |
4,8 |
0,8 |
0,4 |
|
1.30 |
30 |
44,5 |
37,9 |
15,9 |
11,9 |
0,8 |
M8×1,25 |
6,0 |
0,8 |
0,4 |
|
1.35 |
35 |
55,6 |
44,7 |
17,5 |
13,5 |
0,8 |
M8×1,25 |
6,8 |
0,8 |
0,4 |
|
1.40 |
40 |
60,3 |
49,4 |
18,3 |
13,5 |
1,6 |
M8×1,25 |
6,8 |
1,2 |
0,4 |
|
1.45 |
45 |
63,5 |
54,4 |
18,3 |
13,5 |
1,6 |
M8×1,25 |
6,8 |
1,2 |
0,4 |
|
1.50 |
50 |
69,9 |
60,0 |
18,3 |
13,5 |
1,6 |
M10×1,5 |
6,8 |
1,2 |
0,4 |
|
1.55 |
55 |
76,2 |
66,9 |
20,7 |
15,9 |
1,6 |
M10×1,5 |
7,9 |
1,2 |
0,4 |
|
1.60 |
60 |
81,2 |
73,5 |
22,3 |
15,9 |
1,6 |
M10×1,5 |
7,9 |
1,6 |
0,4 |
