Кольца стопорные плоские внутренние пружинные упорные

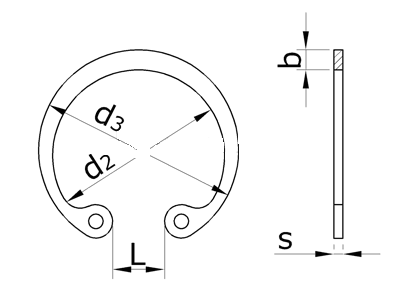

d1 - диаметр канавки;

d2 - номинальный внутренний диаметр кольца в свободном состоянии;

d3 - номинальный наружный диаметр кольца в свободном состоянии;

s - номинальная толщина кольца;

b - максимальная висота тела кольца;

L - ширина разреза кольца в свободном состоянии.

Основные размеры эксцентрических колец

Обозначение

Диаметр отверстия, мм
d

Размеры, мм

Масса 1000 колец, кг

d1

d2

d3

s

b

L

A8

8

8,5

7,2

8,8

0,8

1,1

3,0

0,14

A9

9

9,5

7,9

9,8

0,8

1,3

3,5

0,18

A10

10

10,5

8,9

10,8

1,0

1,4

3,5

0,29

A11

11

11,5

9,8

11,8

1,0

1,5

4,0

0,32

A12

12

12,7

10,6

13,0

1,0

1,7

4,0

0,36

A13

13

13,8

11,5

14,1

1,0

1,8

4,0

0,40

A14

14

14,8

12,3

15,1

1,0

1,9

4,5

0,43

A15

15

15,9

13,2

16,3

1,0

2,0

4,5

0,48

A16

16

17,0

14,3

17,3

1,0

2,0

5,0

0,51

A17

17

18,0

15,2

18,4

1,0

2,1

5,0

0,55

A18

18

19,2

16,2

19,6

1,0

2,2

6,0

0,67

A19

19

20,2

17,4

20,6

1,0

2,2

6,0

0,72

A20

20

21,4

18,4

21,8

1,0

2,3

6,0

0,76

A21

21

22,4

19.2

22,8

1,0

2,4

6,0

0,81

A22

22

23,4

20,2

23,8

1,0

2,5

6,0

0,85

A23

23

24,5

21,3

24,9

1,2

2,5

7,0

1,20

A24

24

25,5

22,1

25,9

1,2

2,6

7,0

1,31

A25

25

26,5

23,1

26,9

1,2

2,7

7,0

1,42

A26

26

27,5

24,0

28,0

1,2

2,8

7,0

1,53

A28

28

29,5

26,0

30,2

1,2

2,9

8,0

1,64

A29

29

30,5

27,2

31,2

1,2

2,9

8,0

1,69

A30

30

31,5

28,0

32,2

1,2

3,0

8,0

1,75

A32

32

33,8

29,9

34,5

1,2

3,2

9,0

1,85

A34

34

35,8

31,7

36,5

1,2

3,3

9,0

1,97

A35

35

37,0

32,8

37,8

1,2

3,4

10,0

2,50

A36

36

38,0

33,8

38,8

1,2

3,5

10,0

2,63

A37

37

39,0

34,6

39,8

1,2

3,6

10,0

2,73

A38

38

40,0

35,4

40,8

1,2

3,7

10,0

2,84

A40

40

42,5

37,7

43,5

1,7

3,9

12,0

5,00

A42

42

44,5

39,3

45,5

1,7

4,1

12,0

5,40

A45

45

47,5

42,1

48,5

1,7

4,2

14,0

5,80

A46

46

48,5

43,1

49,5

1,7

4,3

14,0

5,90

A47

47

49,5

44,0

50,6

1,7

4,4

14,0

6,10

A48

48

50,5

44,8

51,6

1,7

4,5

14,0

6,40

A50

50

53,0

47,2

54,2

1,7

4,6

14,0

6,80

A52

52

55,0

49,4

56,2

1,7

4,7

16,0

8,00

A54

54

57,0

51,2

58,2

1,7

4,8

16,0

8,50

A55

55

58,0

51,8

59,2

1,7

5,0

16,0

8,80

A56

56

59,0

52,6

60,2

1,7

5,1

16,0

8,90

A58

58

61,0

54,4

62,2

1,7

5,2

16,0

9,10

A60

60

63,0

56,0

64,2

1,7

5,4

16,0

9,90

A62

62

65,0

57,8

66,2

1,7

5,5

16,0

10,3

A65

65

68,0

60,2

69,2

1,7

5,8

16,0

10,9

A68

68

71,0

62,9

72,5

1,7

6,1

16,0

11,4

A70

70

73,0

65,1

74,5

1,7

6,2

16,0

11,8

A72

72

75,0

66,7

76,5

1,7

6,4

18,0

12,2

A75

75

78,0

69,3

79,5

1,7

6,6

18,0

12,8

A78

78

81,0

71,9

82,5

2,0

6,8

18,0

18,6

A80

80

83,5

74,5

85,5

2,0

7,0

18,0

19,2

A82

82

85,5

76,5

87,5

2,0

7,0

18,0

19,6

A85

85

88,5

79,1

90,5

2,0

7,2

20,0

20,4

A88

88

91,5

81,7

93,5

2,0

7,4

20,0

20,8

A90

90

93,5

83,9

95,5

2,0

7,6

20,0

21,8

A92

92

95,5

85,5

97,5

2,0

7,8

20,0

22,3

A95

95

98,5

87,9

100,5

2,0

8,1

20,0

23,1

A98

98

101,5

90,5

103,5

2,0

8,3

20,0

23,8

A100

100

103,5

92,3

105,5

2,0

8,4

20,0

24,3

A102

102

106,0

94,6

108,0

2,5

8,5

22,0

34,4

A105

105

109,0

97,2

111,0

2,5

8,7

22,0

36,8

A108

108

112,0

99,8

114,0

2,5

8,9

22,0

38,0

A110

110

114,0

102,2

116,0

2,5

9,0

22,0

38,8

A112

112

116,0

104,0

118,0

2,5

9,1

22,0

39,2

A115

115

119,0

107,1

121,5

2,5

9,3

22,0

40,9

A120

120

124,0

111,3

126,5

2,5

9,7

22,0

43,0

A125

125

129,0

116,3

131,5

2,5

10,0

22,0

44,8

A130

130

134,0

120,9

136,5

2,5

10,2

24,0

53,5

A135

135

139,0

125,3

141,5

2,5

10,5

24,0

54,8

A140

140

144,0

129,9

146,5

2,5

10,7

24,0

57,0

A145

145

149,0

134,5

151,5

2,5

10,9

24,0

59,3

A150

150

155,0

140,5

157,5

3,0

11,2

28,0

77,4

A155

155

160,0

145,1

162,5

3,0

11,4

28,0

80,0

A160

160

165,0

149,7

167,5

3,0

11,6

28,0

82,8

A165

165

170,0

152,5

172,5

3,0

11,8

28,0

85,4

A170

170

175,0

156,7

177,5

3,0

12,2

28,0

88,0

A175

175

180,0

161,3

182,5

3,0

12,7

28,0

105,4

A180

180

185,0

165,8

188,0

3,0

13,2

28,0

108,6

A185

185

190,0

169,8

193,0

3,0

13,7

28,0

112,0

A190

190

195,0

174,6

198,0

3,0

13,8

28,0

115,4

A195

195

200,0

179,6

203,0

3,0

13,8

30,0

118,6

A200

200

205,0

184,2

208,0

3,0

14,0

30,0

121,8

A210

210

215,0

194,2

218,0

3,0

14,0

30,0

140,8

A215

215

221,0

200,2

224,0

3,0

14,0

30,0

145,6

A220

220

226,0

205,2

229,0

3,0

14,0

32,0

148,1

A225

225

231,0

210,2

234,0

3,0

14,0

32,0

152,1

A230

230

236,0

215,2

239,0

3,0

14,0

32,0

156,1

A240

240

246,0

225,2

249,0

3,0

14,0

32,0

164,2

A250

250

256,0

235,2

259,0

3,0

14,0

32,0

170,2

A260

260

268,0

243,8

271,0

3,0

16,0

36,0

177,0

A270

270

278,0

253,8

281,0

3,0

16,0

36,0

185,0

A280

280

288,0

263,8

291,0

3,0

16,0

36,0

191,6

A290

290

298,0

273,8

301,0

3,0

16,0

36,0

198,7

A300

300

308,0

283,8

311,0

3,0

16,0

36,0

205,9

A310

310

318,0

293,8

321,0

3,0

16,0

36,0

213,2

A320

320

328,0

303,8

331,0

3,0

16,0

36,0

220,4
