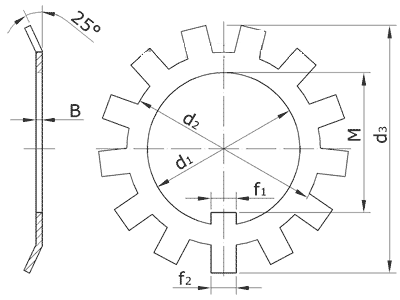

Стопорные шайбы с прямым внутренним лепестком
d1 - внутренний диаметр шайбы;
d2 - внутренний диаметр по загнутым усикам;
d3 - наружный диаметр шайбы;
B - толщина шайбы;
М - размер до внутреннего усика;
f1 - ширина внутреннего усика;
f2 - ширина наружного усика;
n -минимальное число зубъев по наружной поверхности шайбы.
|
Основные размеры шайб |
|||||||||
|
Обозначение |
Размеры, мм |
Масса, кг |
|||||||
|
d1 |
d2 |
d3 |
B |
М |
f1 |
f2 |
n |
||
|
MB0 |
10 |
13,5 |
21 |
1,00 |
8,5 |
3 |
3 |
9 |
0,0013 |
|
MB1 |
12 |
17 |
25 |
1,00 |
10,5 |
3 |
3 |
9 |
0,0020 |
|
MB2 |
15 |
21 |
28 |
1,00 |
13,5 |
4 |
4 |
11 |
0,0026 |
|
MB3 |
17 |
24 |
32 |
1,00 |
15,5 |
4 |
4 |
11 |
0,0032 |
|
MB4 |
20 |
26 |
36 |
1,00 |
18,5 |
4 |
4 |
11 |
0,0035 |
|
MB5 |
25 |
32 |
42 |
1,25 |
23,0 |
5 |
5 |
13 |
0,0064 |
|
MB6 |
30 |
38 |
49 |
1,25 |
27,5 |
5 |
5 |
13 |
0,0078 |
|
MB7 |
35 |
44 |
57 |
1,25 |
32,5 |
6 |
5 |
13 |
0,0104 |
|
MB8 |
40 |
50 |
62 |
1,25 |
37,5 |
6 |
6 |
13 |
0,0123 |
|
MB9 |
45 |
56 |
69 |
1,25 |
42,5 |
6 |
6 |
13 |
0,0152 |
|
MB10 |
50 |
61 |
74 |
1,25 |
47,5 |
6 |
6 |
13 |
0,0160 |
|
MB11 |
55 |
67 |
81 |
1,5 |
52,5 |
8 |
7 |
17 |
0,0196 |
|
MB12 |
60 |
73 |
86 |
1,5 |
57,5 |
8 |
7 |
17 |
0,0253 |
|
MB13 |
65 |
79 |
92 |
1,5 |
62,5 |
8 |
7 |
17 |
0,0290 |
|
MB14 |
70 |
85 |
98 |
1,5 |
66,5 |
8 |
8 |
17 |
0,0334 |
|
MB15 |
75 |
90 |
104 |
1,5 |
71,5 |
8 |
8 |
17 |
0,0356 |
|
MB16 |
80 |
95 |
112 |
1,8 |
76,5 |
10 |
8 |
17 |
0,0464 |
|
MB17 |
85 |
102 |
119 |
1,8 |
81,5 |
10 |
8 |
17 |
0,0524 |
|
MB18 |
90 |
108 |
126 |
1,8 |
86,5 |
10 |
10 |
17 |
0,0623 |
|
MB19 |
95 |
113 |
133 |
1,8 |
91,5 |
10 |
10 |
17 |
0,0670 |
|
MB20 |
100 |
120 |
142 |
1,8 |
96,5 |
12 |
10 |
17 |
0,0765 |
|
MB21 |
105 |
126 |
145 |
1,8 |
100,5 |
12 |
12 |
17 |
0,0826 |
|
MB22 |
110 |
133 |
154 |
1,8 |
105,5 |
12 |
12 |
17 |
0,094 |
|
MB23 |
115 |
137 |
159 |
2,0 |
110,5 |
12 |
12 |
17 |
0,100 |
|
MBL24 |
120 |
135 |
148 |
2,0 |
115 |
14 |
12 |
19 |
0,077 |
|
MB24 |
120 |
138 |
164 |
2,0 |
115 |
14 |
12 |
17 |
0,105 |
|
MB25 |
125 |
148 |
170 |
2,0 |
120 |
14 |
12 |
17 |
0,118 |
|
MBL26 |
130 |
145 |
158 |
2,0 |
125 |
14 |
12 |
19 |
0,087 |
|
MB26 |
130 |
149 |
175 |
2,0 |
125 |
14 |
12 |
17 |
0,113 |
|
MB27 |
135 |
160 |
185 |
2,0 |
130 |
14 |
14 |
17 |
0,144 |
|
MBL28 |
140 |
155 |
170 |
2,0 |
135 |
16 |
12 |
19 |
0,109 |
|
MB28 |
140 |
160 |
192 |
2,0 |
135 |
16 |
14 |
17 |
0,142 |
|
MB29 |
145 |
171 |
202 |
2,0 |
140 |
16 |
14 |
17 |
0,168 |
|
MBL30 |
150 |
170 |
186 |
2,0 |
145 |
16 |
14 |
19 |
0,113 |
|
MB30 |
150 |
171 |
205 |
2,0 |
145 |
16 |
14 |
17 |
0,155 |
|
MB31 |
155 |
182 |
212 |
2,5 |
147,5 |
16 |
16 |
19 |
0,183 |
|
MBL32 |
160 |
180 |
197 |
2,5 |
154 |
18 |
14 |
19 |
0,162 |
|
MB32 |
160 |
182 |
217 |
2,5 |
154 |
18 |
16 |
19 |
0,222 |
|
MB33 |
165 |
193 |
222 |
2,5 |
157,5 |
18 |
16 |
19 |
0,234 |
|
MBL34 |
170 |
190 |
209 |
2,5 |
164 |
18 |
16 |
19 |
0,170 |
|
MB34 |
170 |
193 |
232 |
2,5 |
164 |
18 |
16 |
19 |
0,247 |
|
MBL36 |
180 |
200 |
215 |
2,5 |
174 |
20 |
16 |
19 |
0,180 |
|
MB36 |
180 |
203 |
242 |
2,5 |
174 |
20 |
18 |
19 |
0,268 |
|
MBL38 |
190 |
210 |
228 |
2,5 |
184 |
20 |
16 |
19 |
0,205 |
|
MB38 |
190 |
214 |
252 |
2,5 |
184 |
20 |
18 |
19 |
0,278 |
|
MBL40 |
200 |
222 |
248 |
2,5 |
194 |
20 |
18 |
19 |
0,214 |
|
MB40 |
200 |
226 |
262 |
2,5 |
194 |
20 |
18 |
19 |
0,293 |
|
MB44 |
220 |
250 |
292 |
3,0 |
213 |
24 |
20 |
19 |
0,322 |
|
MB48 |
240 |
270 |
312 |
3,0 |
233 |
24 |
20 |
19 |
0,357 |
|
MB52 |
260 |
300 |
342 |
3,0 |
253 |
28 |
24 |
19 |
0,380 |
|
MB56 |
280 |
320 |
362 |
3,0 |
273 |
28 |
24 |
19 |
0,410 |
