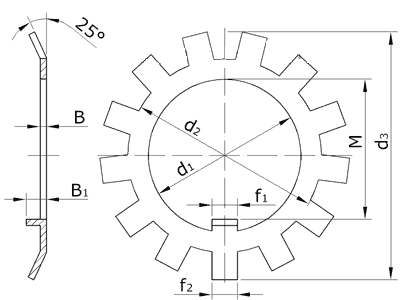

Стопорные шайбы с лепестком отогнутым внутрь
d1 - внутренний диаметр шайбы;
d2 - внутренний диаметр по загнутым усикам;
d3 - наружный диаметр шайбы;
B - толщина шайбы;
B1 - ширина отогнутого лепестка;
М - размер до внутреннего усика;
f1 - ширина внутреннего усика;
f2 - ширина наружного усика;
n -минимальное число зубъев по наружной поверхности шайбы.
|
Основные размеры шайб |
||||||||||
|
Обозначение |
Размеры, мм |
Масса, кг |
||||||||
|
d1 |
d2 |
d3 |
B |
B1 |
М |
f1 |
f2 |
n |
||
|
BMB2 |
15 |
21 |
28 |
1,5 |
4 |
12,1 |
4 |
4 |
11 |
0,0026 |
|
BMB3 |
17 |
24 |
32 |
1,5 |
4 |
14,1 |
4 |
4 |
11 |
0,0032 |
|
BMB4 |
20 |
26 |
36 |
1,5 |
4 |
17,2 |
4 |
4 |
11 |
0,0035 |
|
BMB5 |
25 |
32 |
42 |
1,5 |
4 |
21,8 |
5 |
5 |
13 |
0,0064 |
|
BMB6 |
30 |
38 |
49 |
1,5 |
4 |
26,8 |
5 |
5 |
13 |
0,0078 |
|
BMB7 |
35 |
44 |
57 |
1,5 |
4 |
31,7 |
6 |
5 |
13 |
0,0104 |
|
BMB8 |
40 |
50 |
62 |
1,8 |
5 |
36,4 |
6 |
6 |
13 |
0,0123 |
|
BMB9 |
45 |
56 |
69 |
1,8 |
5 |
41,4 |
6 |
6 |
13 |
0,0152 |
|
BMB10 |
50 |
61 |
74 |
1,8 |
5 |
46,4 |
6 |
6 |
13 |
0,0160 |
|
BMB11 |
55 |
67 |
81 |
1,8 |
5 |
51,0 |
8 |
7 |
17 |
0,0196 |
|
BMB12 |
60 |
73 |
86 |
2,0 |
6 |
55,8 |
8 |
7 |
17 |
0,0253 |
|
BMB13 |
65 |
79 |
92 |
2,0 |
6 |
60,8 |
8 |
7 |
17 |
0,0290 |
|
BMB14 |
70 |
85 |
98 |
2,0 |
6 |
65,8 |
8 |
8 |
17 |
0,0334 |
|
BMB15 |
75 |
90 |
104 |
2,5 |
6 |
70,4 |
8 |
8 |
17 |
0,0356 |
|
BMB16 |
80 |
95 |
112 |
2,5 |
6 |
75,0 |
10 |
8 |
17 |
0,0464 |
|
BMB17 |
85 |
102 |
119 |
2,5 |
6 |
80,0 |
10 |
8 |
17 |
0,0524 |
|
BMB18 |
90 |
108 |
126 |
3,0 |
8 |
84,5 |
10 |
10 |
17 |
0,0623 |
|
BMB19 |
95 |
113 |
133 |
3,0 |
8 |
89,5 |
10 |
10 |
17 |
0,0670 |
|
BMB20 |
100 |
120 |
142 |
3,0 |
8 |
94,5 |
12 |
10 |
17 |
0,0765 |
|
BMB21 |
105 |
126 |
145 |
3,0 |
10 |
99,5 |
12 |
12 |
17 |
0,0826 |
|
BMB22 |
110 |
133 |
154 |
3,5 |
10 |
104 |
12 |
12 |
17 |
0,094 |
|
BMB23 |
115 |
137 |
159 |
3,5 |
10 |
109 |
12 |
12 |
17 |
0,100 |
|
BMB24 |
120 |
138 |
164 |
4,0 |
10 |
113 |
14 |
12 |
17 |
0,105 |
|
BMB25 |
125 |
148 |
170 |
4,0 |
10 |
118 |
14 |
12 |
17 |
0,118 |
|
BMB26 |
130 |
149 |
175 |
4,0 |
10 |
123 |
14 |
12 |
17 |
0,113 |
|
BMB27 |
135 |
160 |
185 |
4,0 |
10 |
128 |
14 |
14 |
17 |
0,144 |
|
BMB28 |
140 |
160 |
192 |
4,0 |
10 |
133 |
16 |
14 |
17 |
0,142 |
|
BMB29 |
145 |
171 |
202 |
4,0 |
10 |
138 |
16 |
14 |
17 |
0,168 |
|
BMB30 |
150 |
171 |
205 |
5,0 |
10 |
142 |
16 |
14 |
17 |
0,155 |
|
BMB31 |
155 |
182 |
212 |
5,0 |
12 |
146 |
16 |
16 |
19 |
0,183 |
|
BMB32 |
160 |
182 |
217 |
5,0 |
12 |
151 |
18 |
16 |
19 |
0,222 |
|
BMB33 |
165 |
193 |
222 |
5,0 |
12 |
156 |
18 |
16 |
19 |
0,234 |
|
BMB34 |
170 |
193 |
232 |
5,0 |
12 |
161 |
18 |
16 |
19 |
0,247 |
|
BMB36 |
180 |
203 |
242 |
5,0 |
12 |
171 |
20 |
18 |
19 |
0,268 |
|
BMB38 |
190 |
214 |
252 |
5,0 |
12 |
181 |
20 |
18 |
19 |
0,278 |
|
BMB40 |
200 |
226 |
262 |
5,0 |
12 |
191 |
20 |
18 |
19 |
0,293 |
|
BMB44 |
220 |
250 |
292 |
5,0 |
14 |
211 |
24 |
20 |
19 |
0,322 |
|
BMB48 |
240 |
270 |
312 |
5,0 |
14 |
231 |
24 |
20 |
19 |
0,357 |
|
BMB52 |
260 |
300 |
342 |
5,0 |
14 |
250 |
28 |
24 |
19 |
0,380 |
|
BMB56 |
280 |
320 |
362 |
5,0 |
14 |
270 |
28 |
24 |
19 |
0,410 |
