Подшипники шариковые радиально-упорные однорядные с разъемным внутренним кольцом с трехточечным контактом

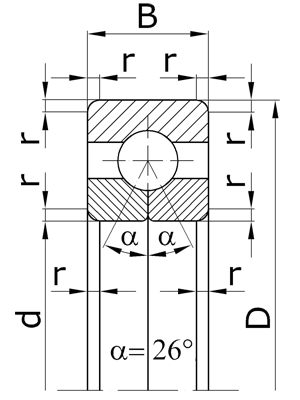

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 1.
126100	-	10	26	8	0,5	0,025
126101	-	12	28	8	0,5	0,027
126102	-	15	32	9	0,5	0,038
126103	-	17	35	10	0,5	0,050
126104	-	20	42	12	1,0	0,088
126105	-	25	47	12	1,0	0,102
126106	-	30	55	13	1,5	0,148
126107	-	35	62	14	1,5	0,196
126108	-	40	68	15	1,5	0,243
126109	-	45	75	16	1,5	0,308
126110	-	50	80	16	1,5	0,334
126111	-	55	90	18	2,0	0,489
126112	-	60	95	18	2,0	0,522
126113	-	65	100	18	2,0	0,566
126114	-	70	110	20	2,0	0,770
126115	-	75	115	20	2,0	0,813
126116	-	80	125	22	2,0	1,080
126117	-	85	130	22	2,0	1,140
126118	-	90	140	24	2,5	1,480
126119	-	95	145	24	2,5	1,520
126120	-	100	150	24	2,5	1,600
126122	-	110	170	28	3,0	2,550
126124	-	120	180	28	3,0	2,700
126126	-	130	200	33	3,0	3,500
126128	-	140	210	33	3,0	4,350
126130	-	150	225	35	3,5	5,300
126132	-	160	240	38	3,5	6,500
126134	-	170	260	42	3,5	8,700

Серия ширин 0, серия диаметров 2.
126206	-	30	62	16	1,5	0,24
126207	-	35	72	17	2,0	0,35
126208	-	40	80	18	2,0	0,45
126209	-	45	85	19	2,0	0,52
126210	-	50	90	20	2,0	0,59
126211	-	55	100	21	2,5	0,77
126212	-	60	110	22	2,5	0,99
126213	-	65	120	23	2,5	1,22
126214	-	70	125	24	2,5	1,32
126215	-	75	130	25	2,5	1,47
126216	-	80	140	26	3,0	1,84
126217	-	85	150	28	3,0	2,26
126218	-	90	160	30	3,0	2,75
126219	-	95	170	32	3,5	3,22
126220	-	100	180	34	3,5	4,03
126222	-	110	200	38	3,5	5,60
126224	-	120	215	40	3,5	6,94
126226	-	130	230	40	4,0	7,74
Серия ширин 1, серия диаметров 9.
1126920	-	100	140	20	2,0	1,03
1126922	-	110	150	20	2,0	1,22
1126924	-	120	165	22	2,0	1,43
1126926	-	130	180	24	2,5	2,06
1126928	-	140	190	24	2,5	2,34
1126930	-	150	210	28	3,0	3,20
1126932	-	160	220	28	3,0	3,54
1126934	-	170	230	28	3,0	3,62
1126936	-	180	250	33	3,0	5,50
1126938	-	190	260	33	3,0	5,56
1126940	-	200	280	38	3,5	6,85
1126944	-	220	300	38	3,5	8,86
1126948	-	240	320	38	3,5	9,18
1126952	-	260	360	46	3,5	14,47
1126956	-	280	380	46	3,5	16,50
1126960	-	300	420	56	4,0	22,45
1126964	-	320	440	56	4,0	27,40
