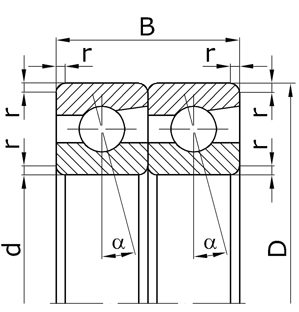

Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу разноименными торцами, угол контакта 12º

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 1.
436100	-	10	26	16	0,5	0,040
436101	-	12	28	16	0,5	0,050
436102	-	15	32	18	0,5	0,060
436103	-	17	35	20	0,5	0,080
436104	-	20	42	24	1,0	0,140
436105	-	25	47	24	1,0	0,160
436106	-	30	55	26	1,5	0,240
436107	-	35	62	28	1,5	0,320

Серия ширин 0, серия диаметров 2.
436201	-	12	32	20	1,0	0,080
436202	-	15	35	22	1,0	0,100
436203	-	17	40	24	1,0	0,140
436204	-	20	47	28	1,5	0,220
436205	-	25	52	30	1,5	0,270
436206	-	30	62	32	1,5	0,400
436207	-	35	72	34	2,0	0,560
436208	-	40	80	36	2,0	0,740
436209	-	45	85	38	2,0	0,850
436210	-	50	90	40	2,0	0,960
436211	-	55	100	42	2,5	1,260
436212	-	60	110	44	2,5	1,600
436213	-	65	120	46	2,5	2,000
436214	-	70	125	48	2,5	2,200
436215	-	75	130	50	2,5	2,950
436216	-	80	140	52	3,0	3,680
436217	-	85	150	56	3,0	4,420
436218	-	90	160	60	3,0	4,520
436219	-	95	170	64	3,5	5,260
436220	-	100	180	68	3,5	6,640
