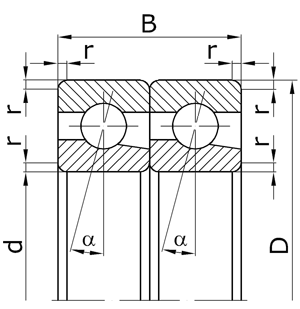

Подшипники шариковые радиально-упорные сдвоенные, внутренние кольца обращены друг к другу разноименными торцами, угол контакта 15º
d - номинальный диаметр отверстия внутреннего кольца;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
B - номинальная ширина подшипника;
r - номинальная координата монтажной фаски;
α - угол контакта.
|
Основные размеры подшипников |
||||||
|
Обозначение |
Размеры, мм |
Масса, кг |
||||
|
по ГОСТу |
международное |
d |
D |
B |
r |
|
|
Серия ширин 0, серия диаметров 1. |
||||||
|
436100К |
- |
10 |
26 |
16 |
0,5 |
0,040 |
|
436101К |
- |
12 |
28 |
16 |
0,5 |
0,050 |
|
436102К |
- |
15 |
32 |
18 |
0,5 |
0,060 |
|
436103К |
- |
17 |
35 |
20 |
0,5 |
0,080 |
|
436104К |
- |
20 |
42 |
24 |
1,0 |
0,140 |
|
436105К |
- |
25 |
47 |
24 |
1,0 |
0,160 |
|
436106К |
- |
30 |
55 |
26 |
1,5 |
0,240 |
|
436107К |
- |
35 |
62 |
28 |
1,5 |
0,320 |
|
436108К |
- |
40 |
68 |
30 |
1,5 |
0,390 |
|
436109К |
- |
45 |
75 |
32 |
1,5 |
0,500 |
|
436110К |
- |
50 |
80 |
32 |
1,5 |
0,540 |
|
436111К |
- |
55 |
90 |
36 |
2,0 |
0,790 |
|
436112К |
- |
60 |
95 |
36 |
2,0 |
0,840 |
|
436113К |
- |
65 |
100 |
36 |
2,0 |
0,900 |
|
436114К |
- |
70 |
110 |
40 |
2,0 |
1,240 |
|
436115К |
- |
75 |
115 |
40 |
2,0 |
1,310 |
|
436116К |
- |
80 |
125 |
44 |
2,0 |
1,750 |
|
436117К |
- |
85 |
130 |
44 |
2,0 |
1,830 |
|
436118К |
- |
90 |
140 |
48 |
2,5 |
2,380 |
|
436120К |
- |
100 |
150 |
48 |
2,5 |
2,580 |
|
436122К |
- |
110 |
170 |
56 |
3,0 |
4,040 |
|
436124К |
- |
120 |
180 |
56 |
3,0 |
4,340 |
|
436126К |
- |
130 |
200 |
66 |
3,0 |
6,560 |
|
436128К |
- |
140 |
210 |
66 |
3,0 |
6,960 |
|
Серия ширин 0, серия диаметров 2. |
||||||
|
436201К |
- |
12 |
32 |
20 |
1,0 |
0,080 |
|
436202К |
- |
15 |
35 |
22 |
1,0 |
0,100 |
|
436203К |
- |
17 |
40 |
24 |
1,0 |
0,140 |
|
436204К |
- |
20 |
47 |
28 |
1,5 |
0,220 |
|
436205К |
- |
25 |
52 |
30 |
1,5 |
0,270 |
|
436206К |
- |
30 |
62 |
32 |
1,5 |
0,400 |
|
436207К |
- |
35 |
72 |
34 |
2,0 |
0,560 |
|
436208К |
- |
40 |
80 |
36 |
2,0 |
0,740 |
|
436209К |
- |
45 |
85 |
38 |
2,0 |
0,850 |
|
436210К |
- |
50 |
90 |
40 |
2,0 |
0,960 |
|
436211К |
- |
55 |
100 |
42 |
2,5 |
1,260 |
|
436212К |
- |
60 |
110 |
44 |
2,5 |
1,600 |
|
436213К |
- |
65 |
120 |
46 |
2,5 |
2,000 |
|
436214К |
- |
70 |
125 |
48 |
2,5 |
2,200 |
|
436215К |
- |
75 |
130 |
50 |
2,5 |
2,950 |
|
436216К |
- |
80 |
140 |
52 |
3,0 |
3,680 |
|
436217К |
- |
85 |
150 |
56 |
3,0 |
4,420 |
|
436218К |
- |
90 |
160 |
60 |
3,0 |
4,520 |
|
436220К |
- |
100 |
180 |
68 |
3,5 |
6,640 |
|
436222К |
- |
110 |
200 |
76 |
3,5 |
9,240 |
|
436224К |
- |
120 |
215 |
80 |
3,5 |
10,96 |
|
436226К |
- |
130 |
230 |
80 |
4,0 |
12,40 |
|
436228К |
- |
140 |
250 |
84 |
4,0 |
15,50 |
|
436230К |
- |
150 |
270 |
90 |
4,0 |
19,50 |
|
436232К |
- |
160 |
290 |
96 |
4,0 |
30,80 |
|
436234К |
- |
170 |
310 |
104 |
5,0 |
36,60 |
|
436236К |
- |
180 |
320 |
104 |
5,0 |
40,80 |
|
436238К |
- |
190 |
340 |
110 |
5,0 |
48,80 |
|
436240К |
- |
200 |
360 |
116 |
5,0 |
58,00 |
|
436244К |
- |
220 |
400 |
130 |
5,0 |
80,00 |
