Подшипники роликовые радиальные с короткими цилиндрическими роликами

Предназначены для восприятия радиальных нагрузок. Они обладают большей радиальной грузоподъемностью по сравнению с радиальными шариковыми подшипниками равных габаритных размеров, но в скоростных характеристиках несколько им уступают. Подшипники с цилиндрическими роликами очень чувствительны к перекосам внутренних колец относительно наружных, так как при перекосах концентрируется напряжение на краях роликов. Для снижения этого напряжения изготавливают подшипники спец модификаций с выпуклыми роликами или дорожками качения.

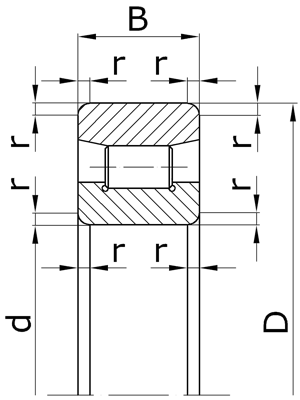

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 1.
2104	N1004	20	42	12	1,0	0,080
2105	N1005	25	47	12	1,0	0,084
2106	N1006	30	55	13	1,5	0,120
2107	N1007	35	62	14	1,5	0,180
2108	-	40	68	15	1,5	0,220
2109	-	45	75	16	1,5	0,290
2110	N1010	50	80	16	1,5	0,310
2111	N1011	55	90	18	2,0	0,450
2112	N1012	60	95	18	2,0	0,480
2113	N1013	65	100	18	2,0	0,510
2114	N1014	70	110	20	2,0	0,700
2115	-	75	115	20	2,0	0,740
2116	-	80	125	22	2,0	0,990
2117	-	85	130	22	2,0	1,050
2118	N1018	90	140	24	2,5	1,350
2119	-	95	145	24	2,5	1,400
2120	-	100	150	24	2,5	1,450
2121	-	105	160	26	3,0	1,850
2122	-	110	170	28	3,0	2,300
2124	N1024	120	180	28	3,0	2,450
2126	-	130	200	33	3,0	3,750
2128	-	140	210	33	3,0	4,000
2130	-	150	225	35	3,5	4,850
2132	N1032	160	240	38	3,5	5,950
2134	-	170	260	42	3,5	7,900
2136	-	180	280	46	3,5	10,50
2138	-	190	290	46	3,5	10,90
2140	-	200	310	51	3,5	14,00
2144	-	220	340	56	4,0	18,50
2148	-	240	360	56	4,0	20,00
2152	-	260	400	65	5,0	29,00
2156	-	280	420	65	5,0	32,50
2160	-	300	460	74	5,0	44,00
2164	-	320	480	74	5,0	48,50
2168	-	340	520	82	6,0	65,00
2172	-	360	540	82	6,0	67,50
2176	-	380	560	82	6,0	71,00
2180	-	400	600	90	6,0	92,50
2184	-	420	620	90	6,0	96,00
2188	-	440	650	94	8,0	110,0
2192	-	460	680	100	8,0	125,0
2196	-	480	700	100	8,0	132,0
21/500	-	500	720	100	8,0	137,0
21/530	-	530	780	112	8,0	188,0

Серия ширин 0, серия диаметров 2.
2202	N202	15	35	11	1,0	0,047
2203	N203	17	40	12	1,0	0,067
2204	N204	20	47	14	1,5	0,110
2205	N205	25	52	15	1,5	0,130
2206	N206	30	62	16	1,5	0,200
2207	N207	35	72	17	2,0	0,290
2208	N208	40	80	18	2,0	0,370
2209	N209	45	85	19	2,0	0,430
2210	N210	50	90	20	2,0	0,480
2211	N211	55	100	21	2,5	0,640
2212	N212	60	110	22	2,5	0,820
2213	N213	65	120	23	2,5	1,050
2214	N214	70	125	24	2,5	1,150
2215	N215	75	130	25	2,5	1,250
2216	N216	80	140	26	3,0	1,500
2217	N217	85	150	28	3,0	1,900
2218	N218	90	160	30	3,0	2,300
2219	N219	95	170	32	3,5	2,800
2220	N220	100	180	34	3,5	3,400
2221	N221	105	190	36	3,5	4,000
2222	N222	110	200	38	3,5	4,650
2224	N224	120	215	40	3,5	5,650
2226	N226	130	230	40	4,0	6,500
2228	N228	140	250	42	4,0	8,250
2230	N230	150	270	45	4,0	10,50
2232	N232	160	290	48	4,0	15,00
2234	-	170	310	52	5,0	18,50
2236	-	180	320	52	5,0	19,50
2238	-	190	340	55	5,0	23,50
2240	-	200	360	58	5,0	27,50
2244	-	220	400	65	5,0	38,50
2248	-	240	440	72	5,0	52,00
2252	-	260	480	80	6,0	68,60
2256	-	280	500	80	6,0	71,80
2260	-	300	540	85	6,0	89,70
2264	-	320	580	92	6,0	113,0
Серия ширин 0, серия диаметров 3.
2302	-	15	42	13	1,5	0,110
2303	N303	17	47	14	1,5	0,120
2304	N304	20	52	15	2,0	0,150
2305	N305	25	62	17	2,0	0,240
2306	N306	30	72	19	2,0	0,360
2307	N307	35	80	21	2,5	0,480
2308	N308	40	90	23	2,5	0,660
2309	N309	45	100	25	2,5	0,870
2310	N310	50	110	27	3,0	1,150
2311	N311	55	120	29	3,0	1,450
2312	N312	60	130	31	3,5	1,850
2313	N313	65	140	33	3,5	2,250
2314	N314	70	150	35	3,5	2,750
2315	N315	75	160	37	3,5	3,250
2316	N316	80	170	39	3,5	3,900
2317	N317	85	180	41	4,0	4,500
2318	N318	90	190	43	4,0	5,400
2319	N319	95	200	45	4,0	6,200
2320	N320	100	215	47	4,0	7,700
2321	N321	105	225	49	4,0	8,750
2322	N322	110	240	50	4,0	10,50
2324	N324	120	260	55	4,0	13,00
2326	N326	130	280	58	5,0	16,50
2328	N328	140	300	62	5,0	20,00
2330	N330	150	320	65	5,0	27,00
2332	-	160	340	68	5,0	32,00
2334	N334	170	360	72	5,0	38,50
2336	-	180	380	75	5,0	42,50
2338	N338	190	400	78	5,0	50,00
2340	N340	200	420	80	6,0	56,00
2344	-	220	460	88	6,0	72,50
2348	-	240	500	95	6,0	94,70
2352	-	260	540	102	8,0	117,0
2356	-	280	580	108	8,0	141,0
2360	-	300	620	109	10,0	165,0

Серия ширин 0, серия диаметров 4.
2406	-	30	90	23	2,5	0,750
2407	-	35	100	25	2,5	1,000
2408	-	40	110	27	3,0	1,300
2409	N409	45	120	29	3,0	1,650
2410		50	130	31	3,5	2,000
2411	N411	55	140	33	3,5	2,500
2412	N412	60	150	35	3,5	3,000
2413	N413	65	160	37	3,5	3,600
2414	N414	70	180	42	4,0	5,250
2415	-	75	190	45	4,0	6,250
2416	N416	80	200	48	4,0	7,300
2417	-	85	210	52	5,0	8,700
2418	-	90	225	54	5,0	10,50
2419	-	95	240	55	5,0	13,50
2420	-	100	250	58	5,0	14,00
2421	-	105	260	60	5,0	19,00
2422	-	110	280	65	5,0	20,00
2424	-	120	310	72	6,0	28,00
2426	-	130	340	78	6,0	36,10
2428	-	140	360	82	6,0	46,80
2430	-	150	380	85	6,0	53,30
2432	-	160	400	88	6,0	60,80
2434	-	170	420	92	6,0	69,70
2436	-	180	440	95	8,0	79,00
2438	-	190	460	98	8,0	87,90
2440	-	200	480	102	8,0	98,80
2444	-	220	540	115	8,0	143,0
2448	-	240	580	122	8,0	174,0
Серия ширин 0, серия диаметров 5.
2503	-	17	40	16	1,0	0,089
2504	-	20	47	18	1,5	0,140
2505	N2205	25	52	18	1,5	0,160
2506	-	30	62	20	1,5	0,260
2507	-	35	72	23	2,0	0,400
2508	-	40	80	23	2,0	0,490
2509	N2209	45	85	23	2,0	0,540
2510	-	50	90	23	2,0	0,580
2511	-	55	100	25	2,5	0,780
2512	-	60	110	28	2,5	1,050
2513	-	65	120	31	2,5	1,450
2514	-	70	125	31	2,5	1,500
2515	-	75	130	31	2,5	1,550
2516	-	80	140	33	3,0	1,950
2517	-	85	150	36	3,0	2,500
2518	-	90	160	40	3,0	3,100
2519	N2219	95	170	43	3,5	3,850
2520	-	100	180	46	3,5	4,650
2522	-	110	200	53	3,5	6,960
2524	N2224	120	215	58	3,5	8,550
2526	-	130	230	64	4,0	10,50
2528	-	140	250	68	4,0	13,50
2530	-	150	270	73	4,0	17,00
2532	-	160	290	80	4,0	24,00
2534	-	170	310	86	5,0	30,00
2536	-	180	320	86	5,0	31,50
2538	-	190	340	92	5,0	39,00
2540	-	200	360	98	5,0	47,50
2544	-	220	400	108	5,0	61,50
2548	-	240	440	120	5,0	84,00
2552	-	260	480	130	6,0	110,0
2556	N2256	280	500	130	6,0	115,0
2560	-	300	540	140	6,0	145,0
2564	-	320	580	150	6,0	180,0
2568	-	340	620	165	8,0	225,0
2572	-	360	650	170	8,0	260,0
2576	-	380	680	175	8,0	285,0
Серия ширин 0, серия диаметров 6.
2604	-	20	52	21	2,0	0,210
2605	-	25	62	24	2,0	0,340
2606	-	30	72	27	2,0	0,500
2607	-	35	80	31	2,5	0,700
2608	-	40	90	33	2,5	0,960
2609	N2309	45	100	36	2,5	1,250
2610	-	50	110	40	3,0	1,700
2611	N2311	55	120	43	3,0	2,100
2612	N2312	60	130	46	3,5	2,700
2613	-	65	140	48	3,5	3,250
2614	N2314	70	150	51	3,5	3,950
2615	N2315	75	160	55	3,5	4,850
2616	-	80	170	58	3,5	5,850
2617	-	85	180	60	4,0	6,600
2618	N2318	90	190	64	4,0	7,900
2619	N2319	95	200	67	4,0	10,40
2620	-	100	215	73	4,0	12,00
2622	-	110	240	80	4,0	19,00
2624	-	120	260	86	4,0	24,00
2626	N2326	130	280	93	5,0	30,00
2628	-	140	300	102	5,0	37,50
2630	-	150	320	108	5,0	45,00
2632	-	160	340	114	5,0	53,50
2634	-	170	360	120	5,0	62,50
2636	-	180	380	126	5,0	73,00
2638	-	190	400	132	6,0	85,00
2640	-	200	420	138	6,0	97,00
2644	-	220	460	145	6,0	125,0
2648	-	240	500	155	6,0	155,0
2652	-	260	540	165	8,0	190,0
2656	-	280	580	175	8,0	235,0
2660	-	300	620	185	10,0	279,0
Серия ширин 1, серия диаметров 9.
1002907	-	35	55	10	1,0	-
1002908	-	40	62	12	1,0	-
1002909	-	45	68	12	1,0	-
1002910	-	50	72	12	1,0	-
1002911	-	55	80	13	1,5	-
1002912	-	60	85	13	1,5	0,250
1002913	-	65	90	13	1,5	-
1002914	-	70	100	16	1,5	-
1002915	-	75	105	16	1,5	-
1002916	-	80	110	16	1,5	0,470
1002917	-	85	120	18	2,0	0,600
1002918	-	90	125	18	2,0	-
1002920	-	100	140	20	2,0	0,880
1002922	-	110	150	20	2,0	-
1002924	-	120	165	22	2,0	1,260
1002926	-	130	180	24	2,5	2,050
1002928	-	140	190	24	2,5	2,460
1002930	-	150	210	28	3,0	2,800
1002932	-	160	220	28	3,0	3,340
1002934	-	170	230	28	3,0	-
1002936	-	180	250	33	3,0	-
1002938	-	190	260	33	3,0	-
1002940	-	200	280	38	3,5	-
1002944	-	220	300	38	3,5	-
1002948	-	240	320	38	3,5	8,370
1002952	-	260	360	46	3,5	14,50
1002956	-	280	380	46	3,5	16,00
