Подшипники роликовые радиальные сферические двухрядные с коническим отверстием внутреннего кольца, конусностью 1:30
Компания Технопрофснаб реализует, подшипники роликовые радиальные сферические двухрядные, от лучших отечественных производителей. Высокое качество, предлагаемой, продукции, а так же гибкая система доставки и оплаты, вот основная составляющая взаимовыгодного сотрудничества, нацеленного на долгосрочные деловые отношения.
Подшипники, обладают повышенной радиальной грузоподъемностью относительно подшипников других типов, при равных габаритах. Они способны, значительно компенсировать не соосность и провисы валов (до 3 градусов). А также воспринимают комбинированную нагрузку. Однако, не рекомендуется, устанавливать их для работы под чисто осевую нагрузку. В этом случае нагружен только один, какой то, ряд роликов.
Подшипники сферические двухрядные фиксируют вал в осевом направлении в обе стороны в пределах осевых зазоров. При установке в опоре двух подшипников рядом, все свойства само-установления теряются.

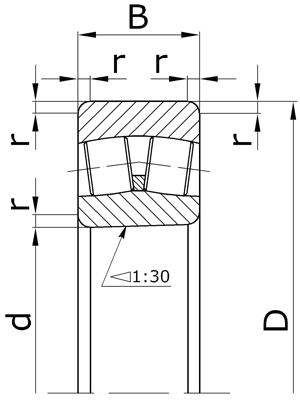

d - номинальный диаметр отверстия внутреннего кольца;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
B - номинальная ширина подшипника;
r - номинальная координата монтажной фаски.
|
Основные размеры подшипников |
||||||
|
Обозначение |
Размеры, мм |
Масса, кг |
||||
|
по ГОСТу |
международное |
d |
D |
B |
r |
|
|
Серия ширин 4, серия диаметров 1. |
||||||
|
4153124 |
24024CCK30/W33 |
120 |
180 |
60 |
3,0 |
5,40 |
|
4153126 |
24026CCK30/W33 |
130 |
200 |
69 |
3,0 |
7,95 |
|
4153128Н |
24028CCK30/W33 |
140 |
210 |
69 |
3,0 |
8,45 |
|
4153130Н |
24030CCK30/W33 |
150 |
225 |
75 |
3,5 |
10,5 |
|
4153132Н |
24032CCK30/W33 |
160 |
240 |
80 |
3,5 |
13,0 |
|
4153134Н |
24034CCK30/W33 |
170 |
260 |
90 |
3,5 |
17,5 |
|
4153136Н |
24036CCK30/W33 |
180 |
280 |
100 |
3,5 |
23,0 |
|
4153138Н |
24038CCK30/W33 |
190 |
290 |
100 |
3,5 |
24,0 |
|
4153140Н |
24040CCK30/W33 |
200 |
310 |
109 |
3,5 |
30,5 |
|
4153144Н |
24044CCK30/W33 |
220 |
340 |
118 |
4,0 |
39,5 |
|
4153148Н |
24048CCK30/W33 |
240 |
360 |
118 |
4,0 |
42,5 |
|
4153152Н |
24052CCK30/W33 |
260 |
400 |
140 |
5,0 |
64,5 |
|
4153156Н |
24056CCK30/W33 |
280 |
420 |
140 |
5,0 |
68,5 |
|
4153160Н |
24060CCK30/W33 |
300 |
460 |
160 |
5,0 |
97,0 |
|
4153164Н |
24064CCK30/W33 |
320 |
480 |
160 |
5,0 |
100 |
|
4153168Н |
24068CCK30/W33 |
340 |
520 |
180 |
6,0 |
140 |
|
Серия ширин 4, серия диаметров 7. |
||||||
|
4153722 |
24122CCK30/W33 |
110 |
180 |
69 |
3,0 |
6,85 |
|
4153724 |
24124CCK30/W33 |
120 |
200 |
80 |
3,0 |
10,0 |
|
4153726Н |
24126CCK30/W33 |
130 |
210 |
80 |
3,0 |
11,0 |
|
4153728Н |
24128CCK30/W33 |
140 |
225 |
85 |
3,5 |
13,0 |
|
4153730Н |
24130CCK30/W33 |
150 |
250 |
100 |
3,5 |
19,5 |
|
4153732Н |
24132CCK30/W33 |
160 |
270 |
109 |
3,5 |
25,0 |
|
4153734Н |
24134CCK30/W33 |
170 |
280 |
109 |
3,5 |
26,5 |
|
4153736Н |
24136CCK30/W33 |
180 |
300 |
118 |
4,0 |
33,5 |
|
4153738Н |
24138CCK30/W33 |
190 |
320 |
128 |
4,0 |
42,0 |
|
4153740Н |
24140CCK30/W33 |
200 |
340 |
140 |
4,0 |
52,0 |
|
4153744Н |
24144CCK30/W33 |
220 |
370 |
150 |
5,0 |
65,0 |
|
4153748Н |
24148CCK30/W33 |
240 |
400 |
160 |
5,0 |
80,5 |
|
4153752Н |
24152CCK30/W33 |
260 |
440 |
180 |
5,0 |
110 |
|
4153756Н |
24156CCK30/W33 |
280 |
460 |
180 |
6,0 |
120 |
|
4153760Н |
24160CCK30/W33 |
300 |
500 |
200 |
6,0 |
155 |
