Подшипники роликовые радиальные двухрядные сферические с закрепительной втулкой
Компания Технопрофснаб реализует, подшипники роликовые радиальные сферические двухрядные, от лучших отечественных производителей. Высокое качество, предлагаемой, продукции, а так же гибкая система доставки и оплаты, вот основная составляющая взаимовыгодного сотрудничества, нацеленного на долгосрочные деловые отношения.
Подшипники, обладают повышенной радиальной грузоподъемностью относительно подшипников других типов, при равных габаритах. Они способны, значительно компенсировать не соосность и провисы валов (до 3 градусов). А также воспринимают комбинированную нагрузку. Однако, не рекомендуется, устанавливать их для работы под чисто осевую нагрузку. В этом случае нагружен только один, какой то, ряд роликов.
Подшипники сферические двухрядные фиксируют вал в осевом направлении в обе стороны в пределах осевых зазоров. При установке в опоре двух подшипников рядом, все свойства само-установления теряются.

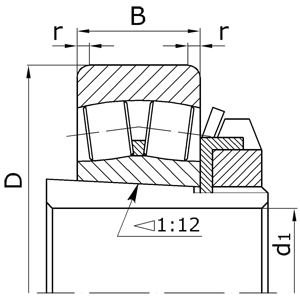

d - номинальный диаметр отверстия внутреннего кольца;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
B - номинальная ширина подшипника;
r - номинальная координата монтажной фаски.
|
Основные размеры подшипников |
||||||
|
Обозначение |
Размеры, мм |
Масса, кг |
||||
|
по ГОСТу |
международное |
d1 |
D |
B |
r |
|
|
Серия ширин 0, серия диаметров 5. |
||||||
|
353506 |
22207EK+H307 |
30 |
72 |
23 |
2,0 |
- |
|
353507 |
22208EK+H308 |
35 |
80 |
23 |
2,0 |
- |
|
353508 |
22209EK+H309 |
40 |
85 |
23 |
2,0 |
- |
|
353509 |
22210EK+H310 |
45 |
90 |
23 |
2,0 |
- |
|
353510 |
22211EK+H311 |
50 |
100 |
25 |
2,5 |
- |
|
353511 |
22212EK+H312 |
55 |
110 |
28 |
2,5 |
- |
|
353512 |
22213EK+H314 |
60 |
120 |
31 |
2,5 |
- |
|
353513 |
22215EK+H315 |
65 |
130 |
31 |
2,5 |
- |
|
353514 |
22216EK+H316 |
70 |
140 |
33 |
3,0 |
- |
|
353515 |
22217EK+H317 |
75 |
150 |
36 |
3,0 |
- |
|
353516 |
22218EK+H318 |
80 |
160 |
40 |
3,0 |
- |
|
353518 |
22220EK+H320 |
90 |
180 |
46 |
3,5 |
- |
|
353520 |
22222EK+H322 |
100 |
200 |
53 |
3,5 |
- |
|
353522Н |
22224EK+H3124 |
110 |
215 |
58 |
3,5 |
- |
|
353523Н |
22226EK+H3126 |
115 |
230 |
61 |
4,0 |
- |
|
353525Н |
22228EK+H3128 |
125 |
250 |
68 |
4,0 |
- |
|
353527Н |
22230CCK/W33+H3130 |
135 |
270 |
73 |
4,0 |
- |
|
353528Н |
22232CCK/W33+H3132 |
140 |
290 |
80 |
4,0 |
- |
|
353530Н |
22234CCK/W33+H3134 |
150 |
310 |
86 |
5,0 |
- |
|
353532Н |
22236CCK/W33+H3136 |
160 |
320 |
86 |
5,0 |
- |
|
353534Н |
22238CCK/W33+H3138 |
170 |
340 |
92 |
5,0 |
- |
|
353536Н |
22240CCK/W33+H3140 |
180 |
360 |
98 |
5,0 |
- |
|
353540Н |
22244CCK/W33+H3144X |
200 |
400 |
108 |
5,0 |
- |
|
353544Н |
22248CCK/W33+H3148X |
220 |
440 |
120 |
5,0 |
- |
|
353548Н |
22252CCK/W33+H3152X |
240 |
480 |
130 |
6,0 |
- |
|
353552Н |
22256CCK/W33+H3156X |
260 |
500 |
130 |
6,0 |
- |
|
353556Н |
22260CCK/W33+H3160 |
280 |
540 |
140 |
6,0 |
- |
|
353560Н |
22264CCK/W33+H3164 |
300 |
580 |
150 |
6,0 |
- |
|
Серия ширин 0, серия диаметров 6. |
||||||
|
353607 |
22308EK+H2308 |
35 |
90 |
33 |
2,5 |
- |
|
353608 |
22309EK+H2309 |
40 |
100 |
36 |
2,5 |
- |
|
353609 |
22310EK+H2310 |
45 |
110 |
40 |
3,0 |
- |
|
353610 |
22311EK+H2311 |
50 |
120 |
43 |
3,0 |
- |
|
353611 |
22312EK+H2312 |
55 |
130 |
46 |
3,5 |
- |
|
353612 |
22313EK+H2314 |
60 |
140 |
48 |
3,5 |
- |
|
353613 |
22315EK+H2315 |
65 |
160 |
55 |
3,5 |
- |
|
353614 |
22316EK+H2316 |
70 |
170 |
58 |
3,5 |
- |
|
353615 |
22317EK+H2317 |
75 |
180 |
60 |
4,0 |
- |
|
353616 |
22318EK+H2318 |
80 |
190 |
64 |
4,0 |
- |
|
353617 |
- |
85 |
200 |
67 |
4,0 |
- |
|
353618Н |
22320EK+H2320 |
90 |
215 |
73 |
4,0 |
- |
|
353620Н |
22322EK+H2322 |
100 |
240 |
80 |
4,0 |
- |
|
353622Н |
22324CCK/W33+H2324 |
110 |
260 |
86 |
4,0 |
- |
|
353623Н |
22326CCK/W33+H2326 |
115 |
280 |
93 |
5,0 |
- |
|
353625Н |
22328CCK/W33+H2328 |
125 |
300 |
102 |
5,0 |
- |
|
353628Н |
22332CCK/W33+H2332 |
140 |
340 |
114 |
5,0 |
- |
|
353630Н |
22334CCK/W33+H2334 |
150 |
360 |
120 |
5,0 |
- |
|
353632Н |
22336CCK/W33+H2336 |
160 |
380 |
126 |
5,0 |
- |
|
353634Н |
22338CCK/W33+H2338 |
170 |
400 |
132 |
6,0 |
- |
|
353636Н |
22340CCK/W33+H2340 |
180 |
420 |
138 |
6,0 |
- |
|
353640Н |
22344CCK/W33+H2344X |
200 |
460 |
145 |
6,0 |
- |
|
353644Н |
22348CCK/W33+H2348X |
220 |
500 |
155 |
6,0 |
- |
|
353648Н |
22352CCK/W33+H2352X |
240 |
540 |
165 |
8,0 |
- |
|
353652Н |
22356CCK/W33+H2356X |
260 |
580 |
175 |
8,0 |
- |
