Подшипники шариковые радиальные сферические двухрядные с коническим отверстием внутреннего кольца

Компания "Технопрофснаб" реализует, подшипники сферические двухрядные. Гарантированное, высокое качество продукции, а так же гибкая система оплаты и доставки, вот важная составляющая взаимовыгодного сотрудничества, нацеленного на долгосрочные деловые отношения. Подшипники, поставляемые компанией Технопрофснаб Саратов, поставляются различных модификаций и форм, диаметры любых размеров, для различных узлов и механизмов.

Подшипники предназначены для восприятия радиальных нагрузок, но могут воспринимать одновременно и двустороннюю осевую нагрузку (до 20% неиспользованной допустимой радиальной). Дорожка качения на наружном кольце обработана по сфере. Такая ее форма обеспечивает нормальную работу подшипника даже при значительном перекосе внутреннего кольца относительно наружного. Допустимый угол перекоса, образовавшийся в результате прогиба вала под действием нагрузки или вследствие технологических неточностей обработки и монтажа, ограничивается условием сохранения контакта всех шариков обоих рядов с рабочей поверхностью дорожки качения наружного кольца.

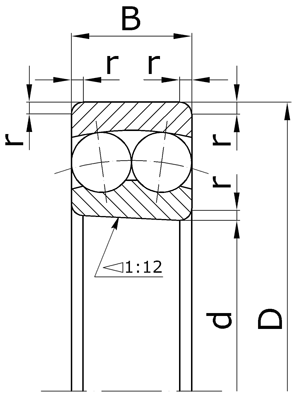

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 2.
111204	1204K	20	47	14	1,5	0,118
111205	1205K	25	52	15	1,5	0,138
111206	1206K	30	62	16	1,5	0,216
111207	1207K	35	72	17	2	0,317
111208	1208K	40	80	18	2	0,411
111209	1209K	45	85	19	2	0,459
111210	1210K	50	90	20	2	0,515
111211	1211K	55	100	21	2,5	0,693
111212	1212K	60	110	22	2,5	0,885
111213	1213K	65	120	23	2,5	1,13
111214	1214K	70	125	24	2,5	1,24
111215	1215K	75	130	25	2,5	1,34
111216	1216K	80	140	26	3	1,64
111217	1217K	85	150	28	3	2,04
111218	1218K	90	160	30	3	2,48
111219	1219K	95	170	32	3,5	3,05
111220	1220K	100	180	34	3,5	3,64
111221	-	105	190	36	3,5	-
111222	1222K	110	200	38	3,5	5,07

Серия ширин 0, серия диаметров 3.
111304	1304K	20	52	15	2	0,161
111305	1305K	25	62	17	2	0,252
111306	1306K	30	72	19	2	0,381
111307	1307K	35	80	21	2,5	0,502
111308	1308K	40	90	23	2,5	0,704
111309	1309K	45	100	25	2,5	0,942
111310	1310K	50	110	27	3	1,190
111311	1311K	55	120	29	3	1,560
111312	1312K	60	130	31	3,5	1,93
111313	1313K	65	140	33	3,5	2,41
111314	1314K	70	150	35	3,5	2,96
111315	1315K	75	160	37	3,5	3,51
111316	1316K	80	170	39	3,5	4,12
111317	1317K	85	180	41	4	4,91
111318	1318K	90	190	43	4	5,71
111319	1319K	95	200	45	4	6,59
111320	1320K	100	215	47	4	8,19
111322	1322K	110	240	50	4	11,70
111324	-	120	260	55	4	-
Серия ширин 0, серия диаметров 5.
111504	2204K	20	47	18	1,5	0,136
111505	2205K	25	52	18	1,5	0,158
111506	2206K	30	62	20	1,5	0,254
111507	2207K	35	72	23	2	0,396
111508	2208K	40	80	23	2	0,494
111509	2209K	45	85	23	2	0,533
111510	2210K	50	90	23	2	0,577
111511	2211K	55	100	25	2,5	0,792
111512	2212K	60	110	28	2,5	1,07
111513	2213K	65	120	31	2,5	1,43
111514	2214K	70	125	31	2,5	1,49
111515	2215K	75	130	31	2,5	1,58
111516	2216K	80	140	33	3	1,97
111517	2217K	85	150	36	3	2,46
111518	2218K	90	160	40	3	3,33
111520	2220K	100	180	46	3,5	4,87
111522	2222K	110	200	53	3,5	6,94
111524	-	120	215	58	3,5	-
111526	-	130	230	64	4	-
111528	-	140	250	68	4	-
111530	-	150	270	73	4	-
Серия ширин 0, серия диаметров 6.
111604	2304K	20	52	21	2	0,205
111605	2305K	25	62	24	2	0,327
111606	2306K	30	72	27	2	0,489
111607	2307K	35	80	31	2,5	0,657
111608	2308K	40	90	33	2,5	0,903
111609	2309K	45	100	36	2,5	1,20
111610	2310K	50	110	40	3	1,60
111611	2311K	55	120	43	3	2,05
111612	2312K	60	130	46	3,5	2,53
111613	2313K	65	140	48	3,5	3,15
111614	2314K	70	150	51	3,5	3,81
111615	2315K	75	160	55	3,5	4,61
111616	2316K	80	170	58	3,5	5,96
111617	2317K	85	180	60	4	6,89
111618	2318K	90	190	64	4	8,25
111620	-	100	215	73	4	12,1
111622	-	110	240	80	4	16,9
