Подшипники упорные шариковые одинарные со свободным самоустанавливающимся кольцом без подкладного кольца

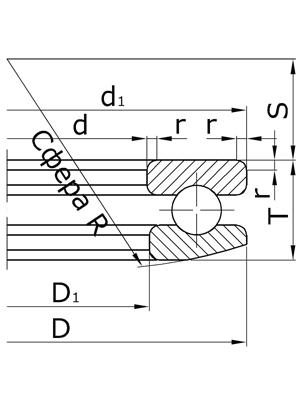

d - номинальный диаметр отверстия тугого кольца;

D - номинальный наружный диаметр свободного кольца;

d1 - номинальный наружный диаметр тугого кольца;

D1 - номинальный диаметр отверстия свободного кольца;

R - радиус сферического опорного торца свободного кольца подшипника и сферической поверхности подкладного кольца;

S - высота центра радиуса сферического опорного кольца;

T - номинальная высота подшипника;

r - номинальная координата монтажной фаски;

Основные размеры подшипников

Обозначение

Размеры, мм

Масса, кг

по ГОСТу

международное

d

D

d1

D1

R

S

T

r

Серия ширин 0, серия диаметров 2.

28200

-

10

26

26

12

22

8,5

11,6

1,0

0,030

28201

53201

12

28

28

14

25

11,5

11,4

1,0

0,033

28202

53202

15

32

32

17

28

12

13,3

1,0

0,049

28203

53203

17

35

35

19

32

16

13,2

1,0

0,056

28204

53204

20

40

40

22

36

18

14,7

1,0

0,082

28205

53205

25

47

47

27

40

19

16,7

1,0

0,122

28206

53206

30

52

52

32

45

22

17,8

1,0

0,144

28207

53207

35

62

62

37

50

24

19,9

1,5

0,222

28208

53208

40

68

68

42

56

28,5

20,3

1,5

0,280

28209

53209

45

73

73

47

56

26

21,3

1,5

0,301

28210

53210

50

78

78

52

64

32,5

23,5

1,5

0,366

28211

53211

55

90

90

57

72

35

27,4

1,5

0,600

28212

53212

60

95

95

62

72

32,5

28,0

1,5

0,657

28213

53213

65

100

100

67

80

40

28,7

1,5

0,732

28214

53214

70

105

105

72

80

38

28,8

1,5

0,782

28215

53215

75

110

110

77

90

49

28,3

1,5

0,808

28216

53216

80

115

115

82

90

46

29,5

1,5

0,898

28217

53217

85

125

125

88

100

52

33,1

1,5

1,220

28218

53218

90

135

135

93

100

45

38,5

2,0

1,700

28220

53220

100

150

150

103

112

52

40,9

2,0

2,22

28222

53222

110

160

160

113

125

65

40,2

2,0

2,37

28224

53224

120

170

170

123

125

61

40,8

2,0

2,57

28226

53226

130

190

187

133

140

67

47,9

2,5

3,93

28228

53228

140

200

197

143

160

87

48,6

2,5

4,27

28230

-

150

215

212

153

160

79

53,3

2,5

5,97

28232

-

160

225

222

163

160

74

54,7

2,5

6,44

28234

-

170

240

237

173

180

91

58,7

2,5

7,93

28236

-

180

250

247

183

200

112

58,2

2,5

8,25

28238

-

190

270

267

194

200

98

65,6

3,0

11,40

28240

-

200

280

277

204

225

125

65,3

3,0

11,30

28244

-

220

300

297

224

225

118

65,6

3,0

12,80

28248

-

240

340

335

244

250

122

81,7

3,5

21,40

28252

-

260

360

355

264

280

152

82,7

3,5

23,20

28256

-

280

380

375

284

280

143

85,0

3,5

25,00

28260

-

300

420

415

304

320

164

100,5

4,0

41,50

28264

-

320

440

435

325

320

157

100,5

4,0

44,00

28268

-

340

480

475

345

360

199

100,3

4,0

45,00

28272

-

360

500

495

365

360

172

116,7

5,0

67,00

Серия ширин 0, серия диаметров 3.

28305

-

25

52

52

27

45

21

19,8

1,5

0,176

28306

53306

30

60

60

32

50

22

22,6

1,5

0,266

28307

53307

35

68

68

37

56

24

25,6

1,5

0,379

28308

53308

40

78

78

42

64

28

28,5

1,5

0,553

28309

53309

45

85

85

47

64

25

30,1

1,5

0,660

28310

53310

50

95

95

52

72

28

34,3

2,0

0,972

28311

53311

55

105

105

57

80

30

39,3

2,0

1,380

28312

53312

60

110

110

62

90

41

38,3

2,0

1,410

28313

53313

65

115

115

67

90

38,5

39,4

2,0

1,530

28314

53314

70

125

125

72

100

43

44,2

2,0

2,100

28315

53315

75

135

135

77

100

37

48,1

2,5

2,670

28316

53316

80

140

140

82

112

50

47,6

2,5

2,770

28317

53317

85

150

150

88

112

43

53,1

2,5

3,530

28318

53318

90

155

155

93

112

40

54,6

2,5

3,830

28320

53320

100

170

170

103

125

46

59,2

2,5

4,980

28322

53322

110

190

187

113

140

51

67,2

3,0

7,830

28324

53324

120

210

205

123

160

63

74,1

3,5

10,60

28326

-

130

225

220

134

160

53

80,3

3,5

12,90

28328

-

140

240

235

144

180

68

84,9

3,5

15,60

28330

-

150

250

245

154

200

89,5

83,7

3,5

16,10

28332

-

160

270

265

164

200

77

91,7

4,0

21,50

28334

-

170

280

275

174

225

105

91,3

4,0

22,50

28336

-

180

300

295

184

225

91

99,3

4,0

27,40

28338

-

190

320

315

195

250

104

111

5,0

37,00

28340

-

200

340

335

205

250

92

118

5,0

43,70

Серия ширин 0, серия диаметров 4.

28405

-

25

60

60

27

50

19

26,4

1,5

0,330

28406

-

30

70

70

32

56

20

30,1

1,5

0,517

28407

-

35

80

80

37

64

23

34,0

2,0

0,763

28408

53408

40

90

90

42

72

26

38,2

2,0

1,090

28409

-

45

100

100

47

80

29

42,4

2,0

1,470

28410

53410

50

110

110

52

90

35

45,6

2,5

1,920

28411

53411

55

120

120

57

90

28

50,5

2,5

2,500

28412

53412

60

130

130

62

100

34

54,0

2,5

3,120

28413

-

65

140

140

68

112

40

60,2

3,0

4,560

28414

53414

70

150

150

73

112

34

63,6

3,0

5,520

28415

53415

75

160

160

78

125

42

69,0

3,0

6,860

28416

53416

80

170

170

83

125

36

72,2

3,5

7,990

28417

-

85

180

177

88

140

47

77,0

3,5

9,380

28418

53418

90

190

187

93

140

40

81,2

3,5

11,10

28420

53420

100

210

205

103

160

50

90,0

4,0

14,80

28422

-

110

230

225

113

180

58

99,7

4,0

19,70

28424

-

120

250

245

123

200

70

107,3

5,0

25,20

28426

-

130

270

265

134

200

58

115,2

5,0

32,10

28428

-

140

280

275

144

225

83

117,0

5,0

33,30

28430

-

150

300

295

154

225

69

125,3

5,0

40,40

28432

-

160

320

315

164

250

84

135,3

6,0

51,00

28434

-

170

340

335

174

250

74

141,0

6,0

56,00

28436

-

180

360

355

184

280

97

148,3

6,0

70,00
