Подшипники шарнирные с отверстиями и канавками для смазки на наружном кольце с двухразломным наружным кольцом
Компания Технопрофснаб – Саратов, реализует, подшипники шарнирные, отечественного производства. Высокое качество, предлагаемой, продукции, а так же гибкая система оплаты и доставки, основная составляющая взаимовыгодного сотрудничества, нацеленного на долгосрочные деловые отношения.
Подшипники шарнирные - это подшипники скольжения, наружные и внутренние кольца имеют поверхность скольжения сферической формы, для передачи радиальных, комбинированных и осевых нагрузок в неподвижных или подвижных соединениях механизмов и машин.
Все подшипники шарнирные можно разделить на группы по способу смазывания рабочих поверхностей:
требующие подвода смазки;
без внешней;
Подшипники шарнирные с поверхностью скольжения сталь-сталь предназначены для восприятия тяжелых, статических нагрузок или ударных. Производятся из высококачественных подшипниковых сталей ШХ15, ШХ15СГ или 95Х18Ш (нержавеющая сталь).
Подшипники шарнирные самосмазывающие предназначены для восприятия нагрузок постоянного направления, при небольших скоростях скольжения. Применяются в узлах с повышенными требованиями к долговечности и при затруднительном обслуживании опор, когда использование подшипников с поверхностью скольжения сталь/сталь нецелесообразно. Изготавливаются из стали марок ШХ15, 95Х18Ш, 12Х18Н9Т.
Подшипники шарнирные, работоспособны при температуре, до +120°С. Допускается кратковременное эксплуатирование при температуре +150°С. Для более тяжелых температурных условий, выпускаются подшипники специального исполнения.

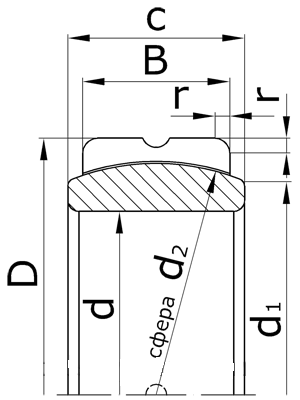

d - номинальный диаметр отверстия внутреннего кольца;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
d1 - диаметр пересечения сферы с торцом кольца подшипника;
d2 - диаметр сфер колец подшипника;
c - ширина внутреннего кольца подшипника;
B - ширина наружного кольца подшипника;
r - номинальная координата монтажной фаски.
Основные размеры подшипников |
|||||||||
Обозначение |
Размеры, мм |
Масса, кг |
|||||||
по ГОСТу |
международное |
d |
D |
d1 |
d2 |
c |
B |
r |
|
Серия Е. |
|||||||||
ШСЛ4К1 |
- |
4 |
12 |
6 |
8 |
5 |
3 |
0,5 |
0,003 |
ШСЛ5К1 |
- |
5 |
14 |
8 |
10 |
6 |
4 |
0,5 |
0,005 |
ШСЛ6К1 |
- |
6 |
14 |
8 |
10 |
6 |
4 |
0,5 |
0,005 |
ЕШСЛ8К1 |
- |
8 |
16 |
10 |
13 |
8 |
5 |
0,5 |
0,008 |
ЕШСЛ10К1 |
- |
10 |
19 |
13 |
16 |
9 |
6 |
0,5 |
0,012 |
ШСЛ12К1 |
- |
12 |
22 |
15 |
18 |
10 |
7 |
1,0 |
0,016 |
ЕШСЛ15К1 |
- |
15 |
26 |
18 |
22 |
12 |
9 |
1,0 |
0,035 |
ЕШСЛ17К1 |
- |
17 |
30 |
20 |
25 |
14 |
10 |
1,0 |
0,048 |
ШСЛ20К1 |
- |
20 |
35 |
24 |
29 |
16 |
12 |
1,0 |
0,065 |
ШСЛ25К1 |
- |
25 |
42 |
29 |
35 |
20 |
16 |
1,0 |
0,115 |
ШСЛ30К1 |
- |
30 |
47 |
33 |
40 |
22 |
18 |
1,0 |
0,158 |
ЕШСЛ35К1 |
- |
35 |
55 |
39 |
47 |
25 |
20 |
1,5 |
0,236 |
ШСЛ40К1 |
- |
40 |
62 |
45 |
53 |
28 |
22 |
1,5 |
0,330 |
ЕШСЛ45К1 |
- |
45 |
68 |
50 |
60 |
32 |
26 |
2,0 |
0,430 |
ШСЛ50К1 |
- |
50 |
75 |
55 |
66 |
35 |
28 |
2,0 |
0,660 |
ШСЛ55К1 |
- |
55 |
85 |
62 |
74 |
40 |
32 |
2,0 |
0,880 |
ЕШСЛ60К1 |
- |
60 |
90 |
66 |
80 |
44 |
36 |
2,0 |
1,100 |
ШСЛ70К1 |
- |
70 |
105 |
77 |
92 |
49 |
40 |
2,0 |
1,590 |
ШСЛ80К1 |
- |
80 |
120 |
88 |
105 |
55 |
46 |
2,0 |
2,330 |
ШСЛ90К1 |
- |
90 |
130 |
98 |
115 |
60 |
50 |
2,0 |
2,820 |
ШСЛ100К1 |
- |
100 |
150 |
109 |
130 |
70 |
55 |
2,0 |
4,480 |
ШСЛ110К1 |
- |
110 |
160 |
120 |
140 |
70 |
55 |
2,0 |
4,900 |
ШСЛ120К1 |
- |
120 |
180 |
130 |
160 |
85 |
70 |
2,0 |
8,190 |
ШСЛ140К1 |
- |
140 |
210 |
150 |
180 |
90 |
70 |
2,0 |
11,113 |
ШСЛ160К1 |
- |
160 |
230 |
170 |
200 |
105 |
80 |
2,0 |
14,062 |
ШСЛ180К1 |
- |
180 |
260 |
192 |
225 |
105 |
80 |
2,0 |
18,598 |
ШСЛ200К1 |
- |
200 |
290 |
212 |
250 |
130 |
100 |
2,0 |
27,896 |
ШСЛ220К1 |
- |
220 |
320 |
238 |
275 |
135 |
100 |
2,0 |
35,608 |
ШСЛ240К1 |
- |
240 |
340 |
265 |
300 |
140 |
100 |
2,0 |
39,917 |
ШСЛ260К1 |
- |
260 |
370 |
285 |
325 |
150 |
110 |
2,0 |
52,164 |
ШСЛ280К1 |
- |
280 |
400 |
310 |
350 |
155 |
120 |
2,0 |
63,772 |
ШСЛ300К1 |
- |
300 |
430 |
330 |
375 |
165 |
120 |
2,0 |
79,380 |
Серия 7. |
|||||||||
ШСЛ8К1 |
- |
8 |
17 |
10 |
13 |
8 |
5 |
0,5 |
0,008 |
ШСЛ10К1 |
- |
10 |
20 |
13 |
16 |
9 |
6 |
0,5 |
0,012 |
ШСЛ15К1 |
- |
15 |
28 |
18 |
23 |
12 |
8 |
1,0 |
0,033 |
ШСЛ17К1 |
- |
17 |
32 |
22 |
26 |
14 |
10 |
1,0 |
0,048 |
ШСЛ35К1 |
- |
35 |
55 |
39 |
47 |
26 |
21 |
1,5 |
0,236 |
ШСЛ45К1 |
- |
45 |
70 |
50 |
60 |
32 |
25 |
2,0 |
0,460 |
ШСЛ60К1 |
- |
60 |
90 |
66 |
80 |
44 |
34 |
2,0 |
0,980 |
Серия 2. |
|||||||||
2ШСЛ10К1 |
- |
10 |
30 |
16 |
22 |
14 |
10 |
1,0 |
0,052 |
2ШСЛ12К1 |
- |
12 |
32 |
17 |
24 |
16 |
12 |
1,0 |
0,065 |
2ШСЛ15К1 |
- |
15 |
35 |
20 |
27 |
18 |
14 |
1,0 |
0,082 |
2ШСЛ17К1 |
- |
17 |
40 |
22 |
31 |
21 |
14 |
1,0 |
0,148 |
2ШСЛ20К1 |
- |
20 |
47 |
23 |
35 |
26 |
15 |
1,0 |
0,190 |
2ШСЛ25К1 |
- |
25 |
52 |
28 |
40 |
28 |
15 |
1,5 |
0,262 |
