Подшипники шарнирные с отверстиями и канавками для смазки в широком внутреннем кольце

Компания Технопрофснаб – Саратов, подшипники шарнирные, отечественного производства. Высокое качество, предлагаемой, продукции, а так же гибкая система оплаты и доставки, основная составляющая взаимовыгодного сотрудничества, нацеленного на долгосрочные деловые отношения.

Подшипники шарнирные - это подшипники скольжения, наружные и внутренние кольца имеют поверхность скольжения сферической формы, для передачи радиальных, комбинированных и осевых нагрузок в неподвижных или подвижных соединениях механизмов и машин.

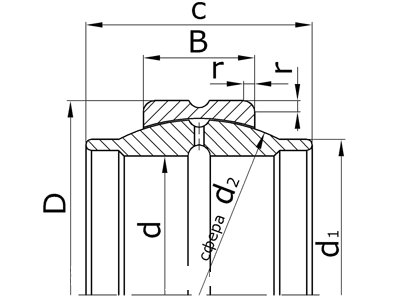

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

d1 - диаметр пересечения сферы с торцом кольца подшипника;

d2 - диаметр сфер колец подшипника;

c - ширина внутреннего кольца подшипника;

B - ширина наружного кольца подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение		Размеры, мм							Масса, кг
по ГОСТу	международное	d	D	d1	d2	c	B	r
ШСШ12К	GEG12ES	12	22	15,5	18	12	7	0,6	0,02
ШСШ16К	GEG16ES	16	28	20	23	16	9	0,6	0,03
ШСШ20К	GEG20ES	20	35	25	29	20	12	0,6	0,07
ШСШ25К	GEG25ES	25	42	30,5	35,5	25	16	0,6	0,12
ШСШ32К	GEG32ES	32	52	37	44	32	18	1,0	0,20
ШСШ40К	GEG40ES	40	62	46	53	40	22	1,0	0,34
ШСШ50К	GEG50ES	50	75	57	66	50	28	1,0	0,56
ШСШ63К	GEG63ES	63	95	71,5	83	63	36	1,0	1,20
ШСШ70К	GEG70ES	70	105	79	92	70	40	1,0	1,70
ШСШ80К	GEG80ES	80	120	91	105	80	45	1,0	2,40
ШСШ90К	GEG90ES	90	130	99	115	90	50	1,0	3,20
ШСШ100К	GEG100ES	100	150	113	130	100	55	1,0	4,80
ШСШ110К	GEG110ES	110	160	124	140	110	55	1,0	5,80
ШСШ125К	GEG125ES	125	180	138	160	125	70	1,0	8,50
ШСШ160К	GEG160ES	160	230	177	200	160	80	1,0	16,5
ШСШ200К	GEG200ES	200	290	221	250	200	100	1,1	32,0
ШСШ250К	-	250	400	317	350	250	120	1,1	99,0
ШСШ320К	-	320	520	405	450	320	160	1,1	240
