Подшипники шарнирные без отверстий и канавок для смазки с одноразломным наружным кольцом
Компания Технопрофснаб – Саратов, реализует, подшипники шарнирные, отечественного производства. Высокое качество, предлагаемой, продукции, а так же гибкая система оплаты и доставки, основная составляющая взаимовыгодного сотрудничества, нацеленного на долгосрочные деловые отношения.
Подшипники шарнирные - это подшипники скольжения, наружные и внутренние кольца имеют поверхность скольжения сферической формы, для передачи радиальных, комбинированных и осевых нагрузок в неподвижных или подвижных соединениях механизмов и машин.
Все подшипники шарнирные можно разделить на группы по способу смазывания рабочих поверхностей:
требующие подвода смазки;
без внешней;
Подшипники шарнирные с поверхностью скольжения сталь-сталь предназначены для восприятия тяжелых, статических нагрузок или ударных. Производятся из высококачественных подшипниковых сталей ШХ15, ШХ15СГ или 95Х18Ш (нержавеющая сталь).
Подшипники шарнирные самосмазывающие предназначены для восприятия нагрузок постоянного направления, при небольших скоростях скольжения. Применяются в узлах с повышенными требованиями к долговечности и при затруднительном обслуживании опор, когда использование подшипников с поверхностью скольжения сталь/сталь нецелесообразно. Изготавливаются из стали марок ШХ15, 95Х18Ш, 12Х18Н9Т.
Подшипники шарнирные, работоспособны при температуре, до +120°С. Допускается кратковременное эксплуатирование при температуре +150°С. Для более тяжелых температурных условий, выпускаются подшипники специального исполнения.

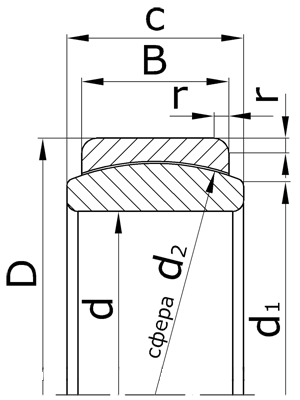

d - номинальный диаметр отверстия внутреннего кольца;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
d1 - диаметр пересечения сферы с торцом кольца подшипника;
d2 - диаметр сфер колец подшипника;
c - ширина внутреннего кольца подшипника;
B - ширина наружного кольца подшипника;
r - номинальная координата монтажной фаски.
Основные размеры подшипников |
|||||||||
Обозначение |
Размеры, мм |
Масса, кг |
|||||||
по ГОСТу |
международное |
d |
D |
d1 |
d2 |
c |
B |
r |
|
Серия Е. |
|||||||||
ШП4 |
GE4C |
4 |
12 |
6 |
8 |
5 |
3 |
0,5 |
0,003 |
ШП5 |
GE5C |
5 |
14 |
8 |
10 |
6 |
4 |
0,5 |
0,005 |
ШП6 |
GE6C |
6 |
14 |
8 |
10 |
6 |
4 |
0,5 |
0,005 |
ЕШП8 |
GE8C |
8 |
16 |
10 |
13 |
8 |
5 |
0,5 |
0,008 |
ЕШП10 |
GE10C |
10 |
19 |
13 |
16 |
9 |
6 |
0,5 |
0,012 |
ШП12 |
GE12C |
12 |
22 |
15 |
18 |
10 |
7 |
1,0 |
0,016 |
ЕШП15 |
GE15C |
15 |
26 |
18 |
22 |
12 |
9 |
1,0 |
0,035 |
ЕШП17 |
GE17C |
17 |
30 |
20 |
25 |
14 |
10 |
1,0 |
0,048 |
ШП20 |
GE20C |
20 |
35 |
24 |
29 |
16 |
12 |
1,0 |
0,065 |
ШП25 |
GE25C |
25 |
42 |
29 |
35 |
20 |
16 |
1,0 |
0,115 |
ШП30 |
GE30C |
30 |
47 |
33 |
40 |
22 |
18 |
1,0 |
0,158 |
ЕШП35 |
GE35CJ2 |
35 |
55 |
39 |
47 |
25 |
20 |
1,5 |
0,236 |
ШП40 |
GE40CJ2 |
40 |
62 |
45 |
53 |
28 |
22 |
1,5 |
0,330 |
ЕШП45 |
GE45CJ2 |
45 |
68 |
50 |
60 |
32 |
26 |
2,0 |
0,430 |
ШП50 |
GE50CJ2 |
50 |
75 |
55 |
66 |
35 |
28 |
2,0 |
0,660 |
ШП55 |
- |
55 |
85 |
62 |
74 |
40 |
32 |
2,0 |
0,880 |
ЕШП60 |
GE60CJ2 |
60 |
90 |
66 |
80 |
44 |
36 |
2,0 |
1,100 |
ШП70 |
- |
70 |
105 |
77 |
92 |
49 |
40 |
2,0 |
1,590 |
ШП80 |
- |
80 |
120 |
88 |
105 |
55 |
46 |
2,0 |
2,330 |
ШП90 |
- |
90 |
130 |
98 |
115 |
60 |
50 |
2,0 |
2,820 |
ШП100 |
- |
100 |
150 |
109 |
130 |
70 |
55 |
2,0 |
4,480 |
ШП110 |
- |
110 |
160 |
120 |
140 |
70 |
55 |
2,0 |
4,900 |
ШП120 |
- |
120 |
180 |
130 |
160 |
85 |
70 |
2,0 |
8,190 |
ШП140 |
- |
140 |
210 |
150 |
180 |
90 |
70 |
2,0 |
11,113 |
ШП160 |
- |
160 |
230 |
170 |
200 |
105 |
80 |
2,0 |
14,062 |
ШП180 |
- |
180 |
260 |
192 |
225 |
105 |
80 |
2,0 |
18,598 |
ШП200 |
- |
200 |
290 |
212 |
250 |
130 |
100 |
2,0 |
27,896 |
ШП220 |
- |
220 |
320 |
238 |
275 |
135 |
100 |
2,0 |
35,608 |
ШП240 |
- |
240 |
340 |
265 |
300 |
140 |
100 |
2,0 |
39,917 |
ШП260 |
- |
260 |
370 |
285 |
325 |
150 |
110 |
2,0 |
52,164 |
ШП280 |
- |
280 |
400 |
310 |
350 |
155 |
120 |
2,0 |
63,772 |
ШП300 |
- |
300 |
430 |
330 |
375 |
165 |
120 |
2,0 |
79,380 |
Серия 7. |
|||||||||
ШП8 |
- |
8 |
17 |
10 |
13 |
8 |
5 |
0,5 |
0,008 |
ШП10 |
- |
10 |
20 |
13 |
16 |
9 |
6 |
0,5 |
0,012 |
ШП15 |
- |
15 |
28 |
18 |
23 |
12 |
8 |
1,0 |
0,033 |
ШП17 |
- |
17 |
32 |
22 |
26 |
14 |
10 |
1,0 |
0,048 |
ШП35 |
- |
35 |
55 |
39 |
47 |
26 |
21 |
1,5 |
0,236 |
ШП45 |
- |
45 |
70 |
50 |
60 |
32 |
25 |
2,0 |
0,460 |
ШП60 |
- |
60 |
90 |
66 |
80 |
44 |
34 |
2,0 |
0,980 |
Серия 2. |
|||||||||
2ШП10 |
- |
10 |
30 |
16 |
22 |
14 |
10 |
1,0 |
0,052 |
2ШП12 |
- |
12 |
32 |
17 |
24 |
16 |
12 |
1,0 |
0,065 |
2ШП15 |
- |
15 |
35 |
20 |
27 |
18 |
14 |
1,0 |
0,082 |
2ШП17 |
- |
17 |
40 |
22 |
31 |
21 |
14 |
1,0 |
0,148 |
2ШП20 |
- |
20 |
47 |
23 |
35 |
26 |
15 |
1,0 |
0,190 |
2ШП25 |
- |
25 |
52 |
28 |
40 |
28 |
15 |
1,5 |
0,262 |
